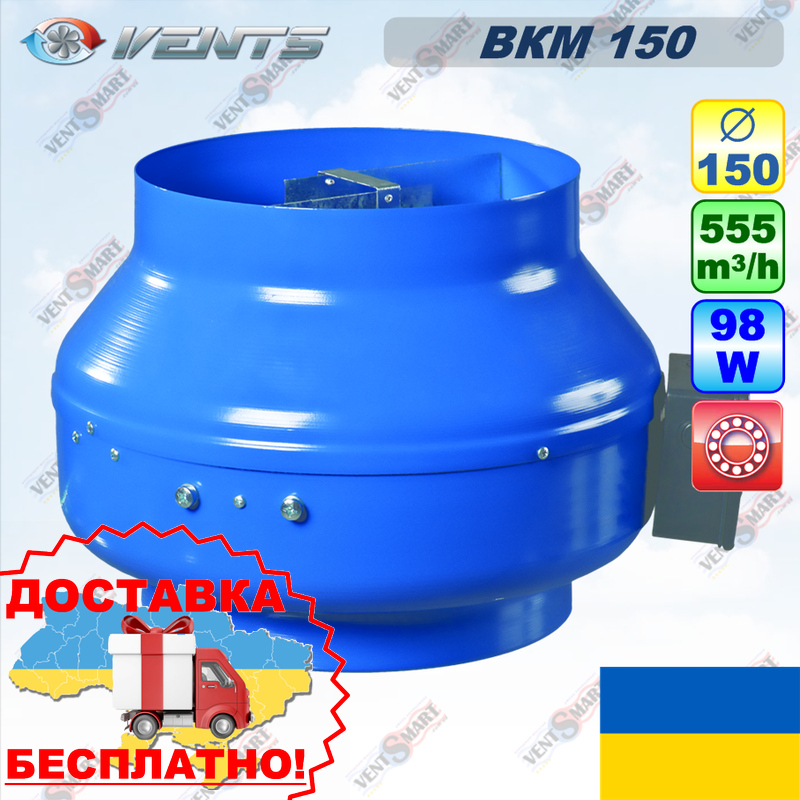

Вентилятор відцентровий канальний ВЕНТС ВКМ 150 (VENTS VKM 150)

ВЕНТС ВКМ 150 ― вентилятор відцентровий канальний в металевому корпусі для круглих повітроводів: потужний, надійний і високопродуктивний вентилятор для промислової, комерційної чи побутової припливно-витяжної вентиляції

Переваги відцентрових канальних вентиляторів VENTS VKM:

• призначені для довготривалої (безперервної) роботи без відключення живлення;
• міцний і надійний сталевий корпус з антикорозійним полімерним покриттям;
• чудово працюють при зовнішній установці (на відкритому повітрі ― до -25^оС);
• високі показники тиску і витрати повітря для забезпечення ефективної припливно-витяжної вентиляції з великою протяжністю вентиляційних каналів;
• невисока ціна і довгий термін служби.

Особливості відцентрових вентиляторів для круглих каналів серії ВКМ:

• надійний двигун із зовнішнім ротором на шарикопідшипниках ― більше 40000 годин безперервної роботи без додаткового обслуговування;
• вбудована термозахист двигуна від перегріву з автоматичним перезапуском;
• індивідуально відбалансоване при складанні відцентрове робоче колесо з назад загнутими лопатками;
• досить низький рівень шуму (від 32 дБА), висока продуктивність (до 5260 м³/годину) і потужний тиск (до 700 Па);
• широкий діапазон температур переміщуваного повітря ― від -25 до +45...+55^оС (а деякі моделі ― від -40 до +80^оС) ― гарантія надійної роботи при зовнішньому монтажі;
• високий рівень захисту двигуна від проникнення вологи, рідин і попадання сторонніх предметів ― IP44;
• можливість настінного та стельового монтажу під будь-яким кутом відносно осі двигуна;
• широкий модельний ряд ― для безпосереднього підключення до круглих повітроводів діаметром від 100 до 450 мм;
• різні опції і модифікації ― у малошумному виконанні (ВКМ...Б), з економічними двигунами (ВКМ...Е), з двигунами підвищеної продуктивності (ВКМС), зі шнуром живлення (ВКМ...Р), з енергоефективними ЄС-моторами (ВКМ...ЄС).

Конструкція круглих відцентрових вентиляторів канальних ВЕНТС ВКМ

Технічні характеристики (параметри) канальних вентиляторів VENTS VKM

Аеродинамічні характеристики промислових вентиляторів Вентс ВКМ 150

Більш детально про вибір (підборі) промислового канального вентилятора для круглих повітроводів і супутніх вентиляційних виробах (фільтрів, шумоглушників, нагрівачів, клапанів тощо) викладено в цій статті.

Габаритні розміри відцентрових вентиляторів канальних ВЕНТС ВКМ

Зовнішній вигляд круглого канального відцентрового вентилятора ВЕНТС ВКМ

Сторінка з описом і технічними характеристиками відцентрових вентиляторів канальних ВЕНТС ВКМ на офіційному сайті виробника.

Огляд переваг відцентрових канальних вентиляторів ВКМ з ЄС моторами

Застосування канального вентилятора VENTS VKM на кухні в приватному будинку

Варіант використання ВЕНТС ВКМ для витяжної вентиляції в кафе, барі

Простота і універсальність монтажу канального вентилятора VENTS VKM

Всі модифікації вентиляторів комплектуються кріпильними монтажними пластинами, завдяки яким вентилятор кріпиться до будь-якої рівної поверхні – підлоги, стіни, стелі, перегородки не тільки горизонтально або вертикально, але і під будь-яким кутом і в будь-якому місці вентиляційної системи.

З боку вхідного патрубка (патрубка всмоктування) обов'язково необхідно встановити:

- при горизонтальному монтажі – повітропровід довжиною не менше 1 м;

- при вертикальному монтажі – вентиляційний козирок для запобігання попадання вологи та опадів у вентилятор.

Вихідний патрубок завжди повинен бути з'єднаний з воздуховодом, який повинен мати прямолінійний ділянку довжиною не менш потроєного діаметру повітропроводу. Крім цього, на вхідних і вихідних ділянках вентиляційних каналів (перед і після канального вентилятора відповідно) не повинні бути встановлені фільтри або подібні пристрої. Дотримання даних рекомендацій забезпечить ефективну роботу припливно-витяжного вентилятора в рамках заявлених технічних характеристик і зменшить втрати продуктивності і тиску, пов'язані з турбулентністю переміщуються повітряних потоків.

Послідовність монтажу відцентрових вентиляторів канальних ВЕНТС ВКМ

Підключення живлення до круглим канальних вентиляторів ВЕНТС ВКМ

Підключення вентилятора до мережі електроживлення повинно здійснюватися кваліфікованим електриком. Будь-які зміни у внутрішньому підключенні заборонені і ведуть до втрати права на гарантію.

На вводі живлення 230 В 50 Гц повинен бути встановлений вбудований в стаціонарну мережу електропостачання автоматичний вимикач (на схемі вище позначений QF) з вільним до нього доступом для оперативного відключення вентилятора.

Струм спрацьовування автомата захисту повинен відповідати струму споживання вентилятора.

Рекомендований номінальний струм автоматичного вимикача QF:

• - 2 А для вентиляторів ВКМС 315, ВКМ 355Б, ВЦС 315;

• - 3,15 А для вентиляторів ВКМ 400, ВКМ 450;

• - 1 А для всіх інших моделей і модифікацій вентиляторів.

Рекомендований переріз проводів підведення живлення ― не менше 0,75 мм² (при виборі перерізу проводу також необхідно враховувати вимоги існуючих норм, стандартів і правил (ПУЕ), споживану потужність (струм) підключається вентилятора і максимально допустимий нагрів проводів, що залежить від типу провідника, його ізоляції, довжини і способу прокладки ― у повітрі, в трубах, в стіні).

Для замовлення і купівлі доступні наступні модифікації круглих відцентрових вентиляторів канальних ВЕНТС в металевому корпусі:

• ВКМ 100 ... 450 ― базова модель із стандартним двигуном, корпус виготовлений із сталі з полімерним покриттям (фарбування);

• ВКМ 100 ... 355 Б ― оснащений малошумний двигун, корпус виготовлений із сталі з полімерним покриттям (фарбування);

• ВКМ 100/125 Е ― обладнаний економічним двигуном з низьким енергоспоживанням в сталевому корпусі з полімерним покриттям (фарбування);

• ВКМС 150 ... 315 ― з двигунами підвищеної потужності;

• ВКМ 160 ... 315 ЄС ― оснащені енергоефективними і малошумними ЄС-моторами в сталевому корпусі з полімерним покриттям (фарбування);

• ВКМц 100 ... 315 ― оснащені стандартним двигуном в корпусі з оцинкованої сталі;

• ВКМц 100 ... 315 Б ― обладнані малошумними двигателемями, корпус ― оцинкована сталь;

• ВКМ(С) ... (ЄС) Р ― оснащені шнуром підключення живлення з роз'ємом IEC C14 (комп'ютерна вилка).
