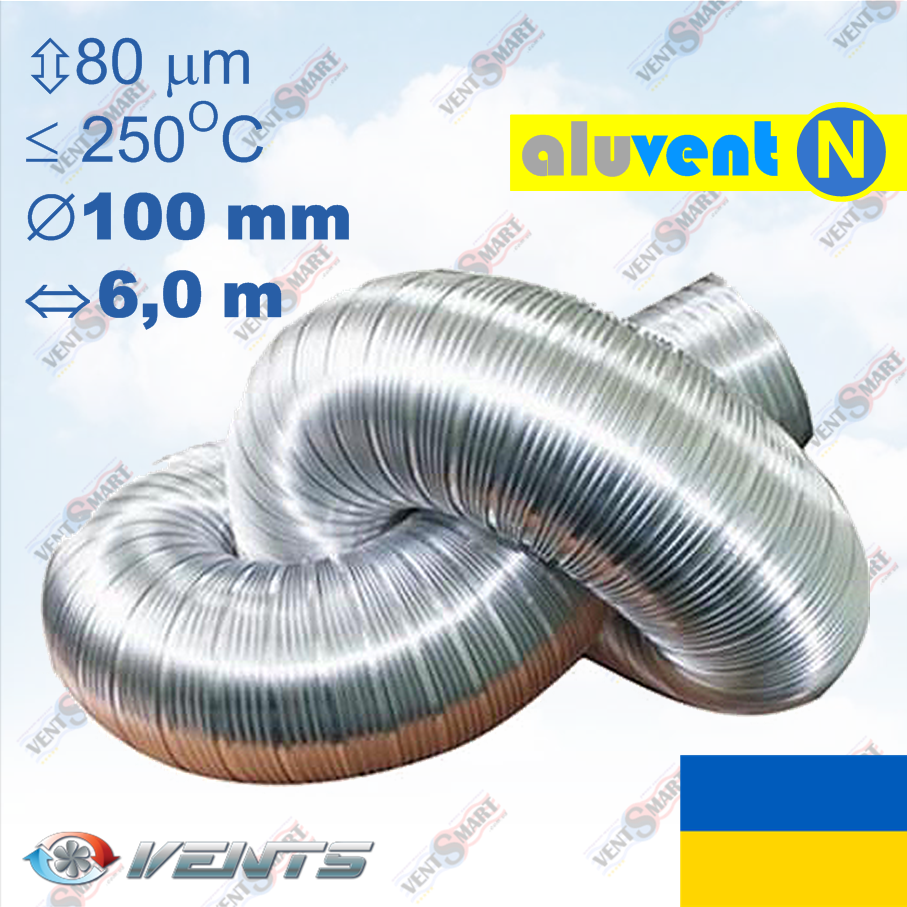

АЛЮВЕНТ Н 100 / 6,0 м гнучкий повітровод алюмінієвий гофра для витяжки

АЛЮВЕНТ Н діаметром 100 мм / довжиною 6,0 м ― гнучкий повітровод алюмінієвий (гофра) для витяжки і систем припливно-витяжної вентиляції: зручність і простота монтажу, повна герметичність вентиляційного каналу без використання відводів і колін

Особливості, призначення і рекомендації до застосування вентиляційної гофри Алювент Н:

• виготовлена за спірально-навивний технології з негорючою алюмінієвої стрічки товщиною 80 мкм з дуже високою корозійною стійкістю;
• висока міцність, мала вага, еластичність гофри ― зручність і гнучкість монтажу;
• високі аеродинамічні показники ― малий коефіцієнт динамічних втрат (втрат тиску в повітропроводі);
• повна герметичність повітроводів і висока щільність шва завдяки спеціальній конструкції ультраміцного потрійного замку спіралі;
• витримують високий робочий тиск ― до 10000 Па і швидкість потоку газів до 30 м/с в складі систем припливно-витяжної вентиляції, повітряного опалення та кондиціонування;
• широка номенклатура діаметрів (від 80 до 400 мм) і стандартних довжин відрізків (від 1 до 6 м);
• дуже малий радіус вигину ― додаткова зручність монтажу без застосування колін і відводів;
• широкий діапазон робочих температур: від -30 до +250 град. З;
• зручні стикування з вентиляційним обладнанням;
• додаткову зручність при транспортуванні, невисока ціна.

Номенклатура діаметрів гнучких алюмінієвих повітроводів серії АЛЮВЕНТ Н:

• 80, 100, 110, 120, 125, 130, 140, 150, 160, 180, 200, 250 і 315 мм

Стандартні довжини алюмінієвої гофри для вентиляції:

• 1,0; 3,0 та 6,0 м.

У нашому інтернет-магазині вентиляції завжди є в наявності або під замовлення весь асортимент алюмінієвої гофри даної серії Н (товщина алюмінію 80 мкм), серії М (товщина алюмінію 50 мкм) торговельної марки АЛЮВЕНТ, а також високотемпературних (жаростійких) полугибких повітроводів з нержавійки серії ТЕРМОВЕНТ виробництва ВЕНТС (Україна).

Технічні характеристики алюмінієвих повітроводів-гофри АЛЮВЕНТ

Для побутового застосування найбільшою популярністю користується серія АЛЮВЕНТ Н завдяки оптимальному співвідношенню деформаційної стійкості до зовнішніх механічних впливів (особливо важливо при монтажі гофри) і прийнятної ціни. Завдяки застосуванню для виготовлення гофри АЛЮВЕНТ Н алюмінієвої стрічки більшої товщини в порівнянні з повітроводами АЛЮВЕНТ М (80 і 50 мкм відповідно), саме гнучкі повітроводи АЛЮВЕНТ Н рекомендовані для монтажу побутової вентиляції (підключення витяжних настінно-стельових вентиляторів і кухонних витяжок у квартирах, приватних будинках, котеджах). Через застосування більш товстої фольги, алюмінієва гофра АЛЮВЕНТ серії Н в значно меншій мірі сприйнятлива до зовнішніх механічних впливів і навантажень, що істотно полегшує монтаж цього воздуховода.

Зовнішній вид полугибких неізольованих повітроводів АЛЮВЕНТ Н

Більш детально ознайомитися з неизолированным полугибким повітроводами з алюмінієвої фольги серії АЛЮВЕНТ Н (ALUVENT N) можна на сайті виробника.

Монтаж полугибких алюмінієвих вентиляційних каналів АЛЮВЕНТ серії М

Правильне з'єднання повітропроводів має величезне значення для надійності роботи змонтованих трубопроводів і забезпечення їх аеродинамічних характеристик. Гнучкі повітроводи з'єднуються з основними елементами вентиляційної системи за допомогою різних сполучно-монтажних елементів або безпосередньо з кінцевими елементами, такими як вентиляційні решітки, анемостати і вентилятори. Широкий спектр сполучно-монтажних елементів ВЕНТС враховує специфіку під'єднання різних конфігурацій трубопроводів і істотно полегшує монтажні роботи.

Інструмент і матеріали для монтажу полугибких повітроводів:

• рулетка;
• маркер;
• ніж;
• плоскогубці або кусачки;
• хрестова викрутка для фіксування хомутами;
• монтажна стрічка;
• хомути (затяжні нейлонові або металеві).

Загальні правила монтажу вентиляційної гофри

• повітропровід в змонтованому стані повинен бути максимально розтягнутим щоб уникнути втрат тиску;
• повітропровід не повинен мати прогинів і провисів;
• радіус вигину повинен бути якомога більшим. При мінімальному радіусі вигину збільшується падіння тиску. Для зменшення впливу, радіус вигину рекомендується приймати рівним подвоєному діаметру повітропроводу;
• при монтажі забезпечте заземлення воздуховода, т. к. при переміщенні по повітропроводу повітря з органічними розчинниками може відбуватися накопичення статичної електрики.
• рух потоку повітря по повітропроводу має бути «по спіралі» (напрям спіралі гофри повинно відповідати напрямку обертання крильчатки вентилятора);
• при проходженні через стінові конструкції (стіни, перегородки) використовуйте металеві гільзи або перехідники;
• дотримуйтеся обережності, щоб при монтажі не пошкодити повітропровід.

Увага! Щоб уникнути деформації, повітроводи серії Алювент розтягуються поступово від середини до країв.

Різання алюмінієвих гофрованих повітроводів

1. Розрахуйте довжину воздуховода таким чином, щоб він не мав прогинів в змонтованому стані.
2. Розтягніть повітропровід до максимальної довжини;
3. Відміряйте потрібну довжину воздуховода, нанесіть мітку маркером і розріжте повітропровід вздовж спіралі гострим ножем або ножицями.

Монтаж алюмінієвої гофри з сполучно-монтажними і кінцевими елементами (решітками, вентиляторами, припливно-витяжними установками тощо)

1. З'єднайте повітропровід з сполучно-монтажним елементом, фланцем вентиляційної решітки чи патрубком вентилятора, (довжина патрубка для кріплення з воздуховодом повинна бути не менше 50 мм), дотримуючись напрямок руху повітря „по спіралі“. При необхідності можна додатково загерметизувати з'єднання за допомогою монтажної стрічки.
2. Закріпіть за допомогою монтажного хомута. Використовуйте хомути відповідного діаметра і переконайтеся, що воздуховод не деформований в місці кріплення хомутом.

Застосування повітроводів АЛЮВЕНТ спільно з елементами ПЛАСТИВЕНТ (побудова припливно-витяжної вентиляції в офісі)

У нашому інтернет-магазині вентиляції ventsmart.com.ua Ви зможете придбати весь асортимент і всі типорозміри повітроводів і сполучно-монтажних елементів систем АЛЮВЕНТ, ТЕРМОВЕНТ, круглих і прямокутних ПВХ каналів ПЛАСТИВЕНТ за низькими цінами, зі знижками і доставкою по Україні.
