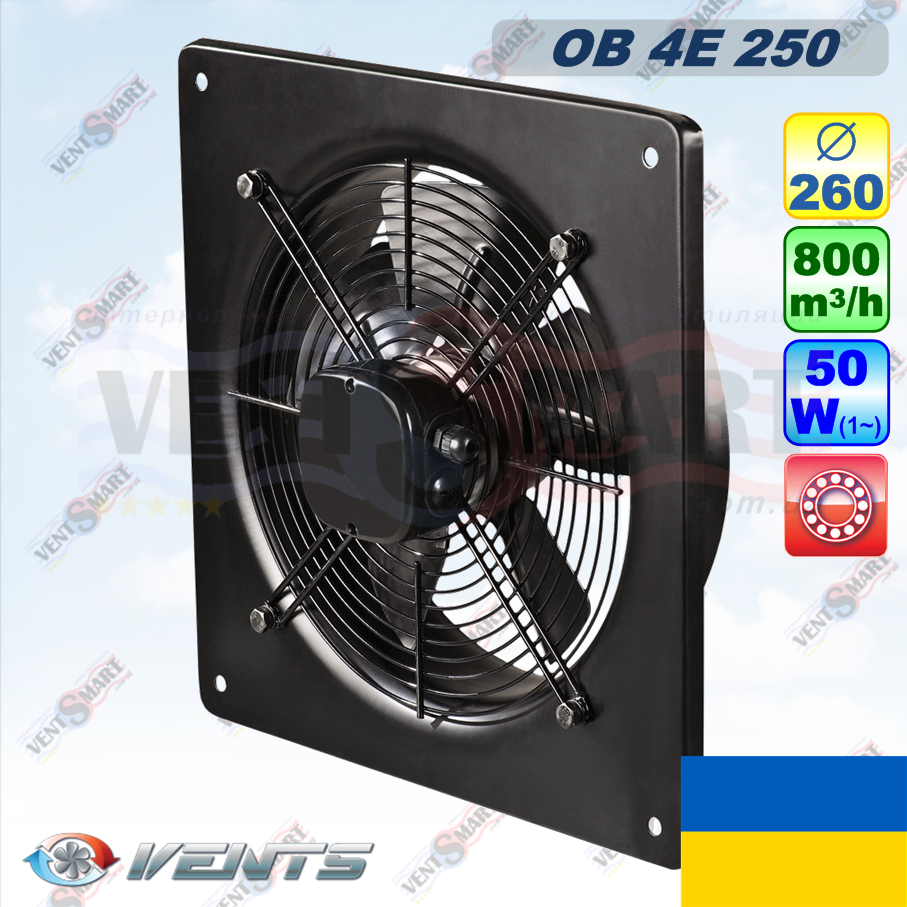

Аксіальний вентилятор ВЕНТС ОВ 4Е 250 (800 куб. м, 50 Вт)

Аксіальний вентилятор ВЕНТС ОВ 4Е 250 накладного типу низького тиску - висока продуктивність для припливної або витяжної вентиляції промислових, комерційних або з/х об'єктів при прямому викиді/заборі повітря

Переваги і застосування осьових вентиляторів VENTS серії ОВ:

• сконструйовані для безперервної (довготривалою) роботи без відключення живлення;

• для безпосереднього (прямого з/у приміщення) переміщення повітря у великих обсягах (переважно без застосування вентиляційних каналів або при їх невеликій довжині і малому опорі);

• застосовуються для охолодження холодильних радіаторів і компресорно-конденсаторних блоків, а також в системах підпору повітря протипожежної вентиляції;

• можуть використовуватися для нагнітання повітря без попереднього підігріву (температура охолоджуючого повітря ― від -30 до + 60 ^оС);

• дуже високі показники продуктивності для забезпечення ефективної припливної або витяжної вентиляції великих об'єктів (складів, виробничих цехів, с/х комплексів, ...);

• довгий термін служби і висока надійність.

Модифікації осьових вентиляторів низького тиску ВЕНТС ОВ / НВК / ВКФ

Особливості осьових вентилятору низького тиску ВЕНТС ОВ:

• надійний 2-х (2Е/2Д), 4-х (4Е/4Д) або 6-ти (6Е) полюсний двигун на ш/підшипниках для одно- (Е) або трифазного (Д) харчування ― понад 40 тис. годин безперервної роботи без сервісного обслуговування;

• компактний двигун із зовнішнім ротором з покращеним охолодженням і термозахистом від перегріву (з автоматичним перезапуском);

• крильчатка і двигун статично і динамічно відбалансували;

• виключно висока продуктивність (до 12 200 м³/годину);

• широкий діапазон температур експлуатації ― від -30 до +60^проЗ;

• міцний металевий каркас і крильчатки з антикорозійного забарвленням (полімерним покриттям - до 10 і більше років захисту від іржі);

• високий рівень захисту від проникнення води ― IP24/IPX4;

• настінний або стельовий монтаж (у тому числі зовнішній);

• широкий модельний ряд ― діаметри патрубків від 205/210 мм (типорозмір 200) до 645/650 мм (типорозмір 630);

• різні варіанти виконання - з квадратною (ВЕНТС ОВ), круглої (ВЕНТС ОВК) монтажною пластиною або фланцями (ВЕНТС ВКФ).

Варіанти застосування, особливості конструкції, монтаж припливно-витяжних осьових вентиляторів низького тиску ВЕНТС ОВ 2Е 250

Діаграма продуктивності осьового вентилятора малого тиску ВЕНТС ОВ 4Е 250

Технічні характеристики настінних осьових вентиляторів Vents OV 2E 450

Зовнішній вид аксіального (осьового) накладного вентилятори ВЕНТС ОВ

Габаритні розміри припливно-витяжних вентиляторів ВЕНТС ОВ

Конструкція (облаштування) накладних осьових вентиляторів ВЕНТС ОВ і ВЕНТС ОВК

Варіант настінного монтажу осьового вентилятора малого тиску ВЕНТС ОВ 4Е 250 (по температурному діапазону роботи можливий як внутрішній, так і зовнішній монтаж)

Схема підключення живлення до вентиляторів ВЕНТС ОВ 4Е 250 (з однофазним двигуном 220В 50Гц 50 Вт 0,22 А)

Підключення напруги живлення осьового вентилятора повинно здійснюватися кваліфікованим електриком. Будь-які зміни у внутрішньому підключенні заборонені і призводять до втрати права на гарантію.

На вводі живлення 230 В 50 Гц повинен бути встановлений вбудований в стаціонарну мережу електропостачання автоматичний вимикач (на схемі вище позначений QF) з вільним до нього доступом для оперативного відключення вентилятора.

Струм спрацьовування автомата захисту повинен відповідати струму споживання вентилятора.

Рекомендований переріз проводів підведення живлення ― не менше 0,75 мм² (при виборі перерізу проводу також необхідно враховувати вимоги існуючих норм, стандартів і правил (ПУЕ), споживану потужність (струм) підключається вентилятора і максимально допустимий нагрів проводів, що залежить від типу провідника, його ізоляції, довжини і способу прокладки ― у повітрі, в трубах, в стіні).

Регулювання продуктивності (швидкості обертання) осьових накладних вентиляторів

З застосуванням керуючих пристроїв виробництва компанії ВЕНТС можливі різні варіанти регулювання швидкості обертання крильчатки (зміна продуктивності) аксіального вентилятора:

• плавно ― з допомогою тиристорного регулятора типу РС -1-300, РС-1-400, СРС-1 та ін;
• ступінчасто ― з використанням автотрансформаторного регулятора типу РСА5Е-2-П (М) та ін

До одному керуючому (регулює) пристрою можливе підключення декількох осьових вентиляторів, за умови що загальна потужність та робочий струм вентиляторів не будуть перевищувати номінальні параметри регулятора.

Для управління в автоматичному режимі роботою осьового вентилятора рекомендуємо застосовувати різні датчики:

• температури ― типу РТ-10;
• вологості ― ТН-1,5 Н;
• присутності (руху) ― типу ТР-1.5 М

або інші керуючі пристрої:

• таймер затримки відключення ― типу Т-1,5 Н;
• таймер з датчиком освітленості (фотодатчиком) ― типу ТФ-1,5 М.

Більш детально про підбір (виборі) регулятора, датчика або іншого керуючого пристрою для осьового вентилятора низький тиск ― у цій статті.

Періодичне обслуговування аксіальних накладних вентиляторів ВЕНТС ОВ

Для забезпечення тривалого і надійного функціонування накладних вентиляторів аксіального типу ВЕНТС ОВ в рамках заявлених технічних характеристик, необхідно періодично (кожні півроку) проводити технічне обслуговування пристрою ― очищення від пилу і бруду його поверхонь (корпуси і лопатей крильчатки). Перед виконанням робіт по обслуговуванню обов'язково відключати (знеструмлювати) вентилятор. Очищення виконувати м'якою тканиною і пензликом з використанням водного розчину миючого засобу, при цьому не допускаючи попадання води на електрокомпоненти і всередину двигуна. Після обслуговування вентилятор протерти насухо.
