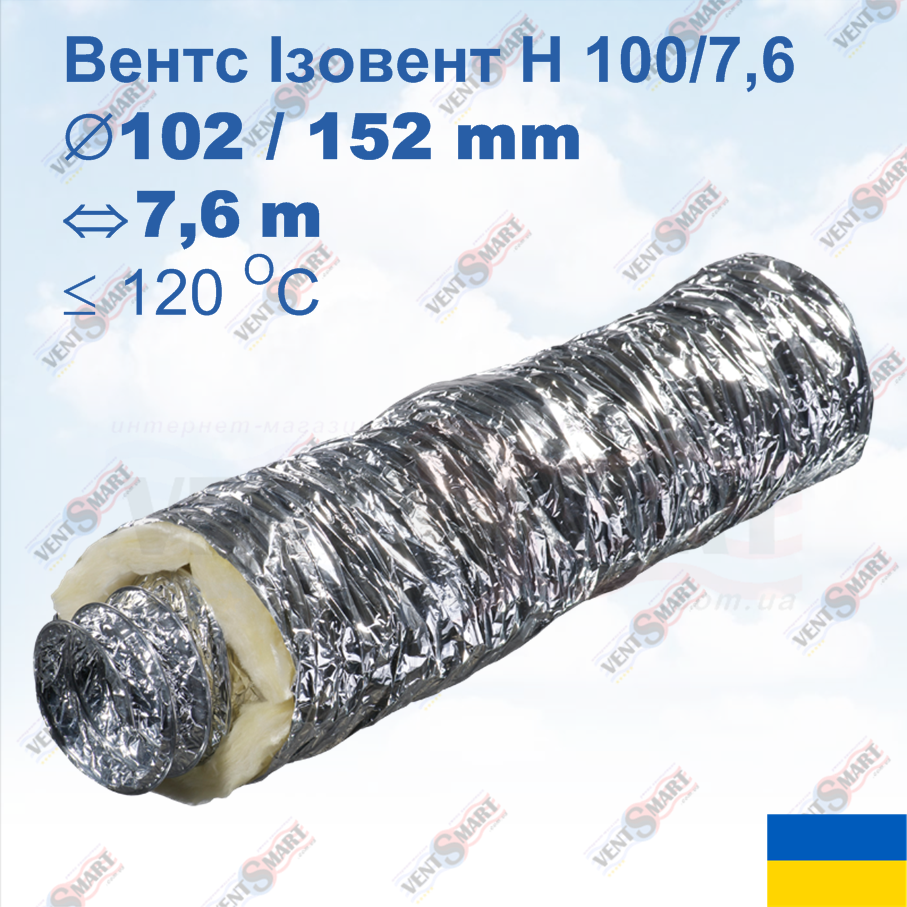

ВЕНТС ІзоВент Н 100/7,6 гнучкий ізольований повітропровід Двн. = 100 мм L = 7,6 м

ВЕНТС ІзоВент Н - гнучкий повітропровід ізольованого типу виготовлений з металізованої поліестерової плівки

Внутрішню форму (структуру) підтримує спіральний каркас з високовуглецевого сталевого дроту, термоізоляція - мінеральна вата.

ОСОБЛИВОСТІ і ПЕРЕВАГИ:

• екологічно безпечний повітропровід - оскільки він обладнаний ізоляційним шаром з мінеральної вати та не виділяє жодних шкідливих речовин під час експлуатації, не містить хлору та кадмію.
• має підвищену пластичність та термічну стійкість - може витримувати температури до +120 °C протягом короткого часу.

РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ ТА ВИКОРИСТАННЯ:

• ідеально підходить для застосування в системах побутової та промислової вентиляції, опалення та кондиціювання, де існують вимоги до теплоізоляції, гнучкості, горючості та термостійкості;
• допомагає запобігти утворенню конденсату і зберегти тепло чи холод, особливо в вузлах теплоізоляції та периферійних секціях великих центральних систем з тиском не більше 3000 Па;
• рекомендується використовувати в системах вентиляції освітніх закладів, лікувальних установ та санаторно-курортних комплексів, включаючи дитячі садки та навчальні заклади

Діаграма втрати тиску на 1 м розтягнутого повітропроводу ІзоВент Н

в залежності від діаметру, витрат (об'єму) повітря, температури

Приклад розрахунку втрат тиску у повітропроводі ІзоВент Н

• Обрати діагональ, яка відповідає діаметра повітропроводу в мм (у даному випадку – 200 мм).
• Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (у даному випадку – 500 м³/год).
• Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітропроводу (вважаючи, що повітропровід не має вигинів).
• Множенням знайденої величини втрати тиску (в даному випадку – 2,4 Па/м за температури повітря 20 °С) на повну довжину даної ділянки повітропроводу отримуємо загальну величину втрати тиску.
• Для розрахунку втрати тиску за наявності вигинів: кожен вигин прирівнюється до одного метра повітропроводу.
